220KV雨花變一南站變電纜線路工程定向鉆工程
1 工程概況
南京市雨花臺區雨花變一南站變電纜線路工程位于雨花區政府所在地的前方，從雨花南路到機場路，是該地區的交通要道，所以施工期間不能影響交通。
該工程建設單位為南京供電局，設計單位為南京市電力局，監理單位江蘇省興源電力監理有限公司。有經驗豐富的天津世紀東大穿越公司承包。
該工程管材采用的是Φ315mmMPP和Φ110mmMPP管，管道結構為7+2孔，長度為197米。施工時間是2012年3月9日到4月9日。

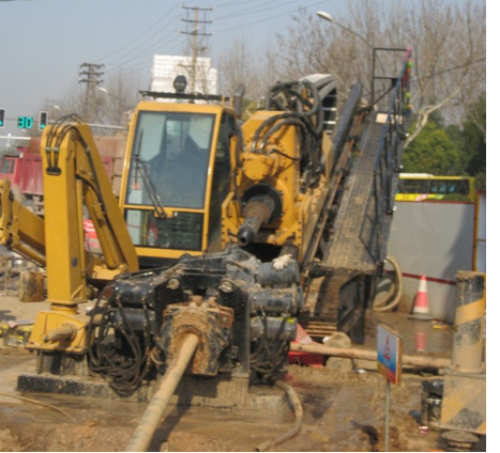

穿越的地質為鵝卵石巖石層，用噸位大的鉆機將會影響交通，用體積小的鉆機，巖石層將無法穿越。此次采用的V1400鉆機施工將滿足小體積大能量的要求。
2 施工工序
本次使用的V1400鉆機性能參數如下：
長度： 11.75米
寬度： 2.27米
高度： 2.95米
重量： 28,800千克
發動機： 298千瓦西安康明斯
額定轉速：2,100
等級： 140噸
最大扭矩： 40,675牛米
最大轉速: 79轉/分(低)
最大轉速： 104轉/分(中)
最大轉速： 140轉/分(高)
鉆液泵
最大壓力：76巴
最大流速：1,135升/分
容量
液壓：800升
柴油：600升
最大入地角：24°(保證了短距離仍然可以打得很深)
測量放線
根據施工要求的入土點和出土點坐標中軸線上。
鉆機就位
入土場地平整完成后，按照施工平面布置，鉆機就位，泥漿泵組擺放，灌區擺放等。自帶沉箱，可攜帶式泥漿泵可以在較短時間定位，節約時間提高效率，不影響交通。
穿越施工技術措施
施工工藝流程
1、 導向(照片及描述)
2、 擴孔
3、 回拖
