“一孔四管( 汽柴航電）”工程介紹

　　由穿越公司承建的錦西石化項目下朱家口村定向鉆穿越工程挑戰大角度水平空間轉角，成功實施“一孔四拖”管道水平定向鉆穿越，實現了此項技術的新突破。

　　錦西石化項目是錦西石化分公司碧海公司長輸管道隱患整改工程，起于碧海公司，終于錦西石化分公司廠內，包括4條并行管道的敷設。下朱家口村定向穿越工程是此條線路的一項重要工程，同樣需實施4條管道穿越。穿越地點位于錦州經濟開發區，需完成的一孔四管包括汽油管道(管徑273毫米)、柴油管道(管徑273毫米)、航煤管道(管徑219毫米)、光纜套管(管徑114毫米)，穿越長度953米，設計壓力6.3兆帕。

　　此次定向鉆穿越施工難度主要體現在穿越曲線在水平方向上存在連續轉角，轉角疊加達72度，單次轉角高達35度，如此大的水平空間轉角在管道穿越施工中尚屬。同時，工程還面臨著抗壓強度高達80兆帕的花崗巖地質、四管同孔同次回拖的管道回拖工藝，以及人工磁場無法建立、數據較少、施工受阻等問題，大幅增加了工程施工風險。

　　為確保工程按期完工，穿越公司錦西石化項目部從工程跟蹤階段就開始研究地質地層、開展地方協調等工作，并在管道局、穿越公司多位專家的指導下認真謀劃，嚴格制訂工程施工方案，開展地方協調溝通，做足準備。為確保各項工作優質高效推進，項目部安排控向人員時時監控?cái)?shù)據變化，確保轉角平滑、曲線合適。此外，針對現場施工與原油管線施工有交叉的情況，項目部多次調整施工主鉆地，導向孔打通后鉆機調到出土端實施擴孔，而后再調回入土端實施回拖作業，避免了交叉作業干擾，確保了施工工期。

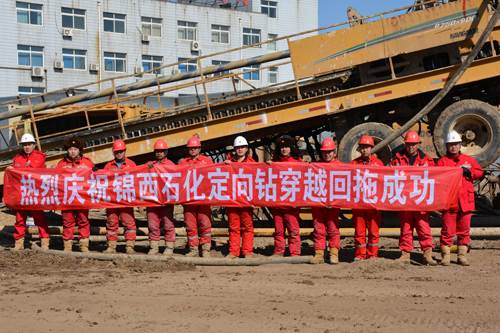

　　施工中，全體員工放棄春節休假，堅守一線，139天連續作業，實現了“一孔四拖”成功，比工期提前16天完成施工任務。

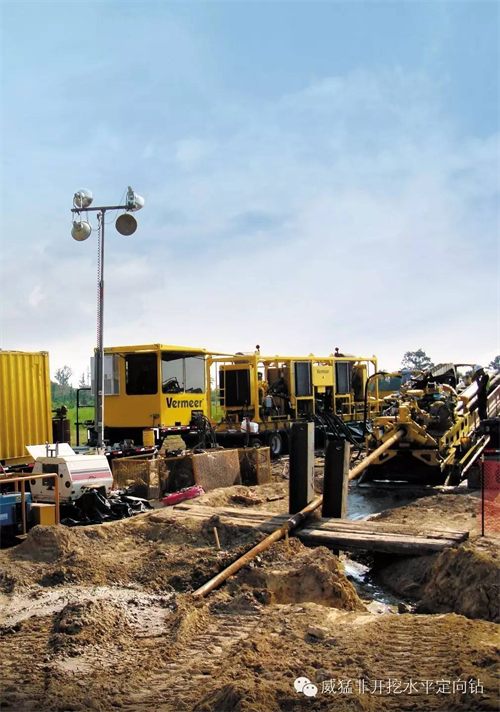

　　威猛D750X900水平定向鉆機使用馬達赫格隆作為旋轉推拉馬達，旋轉為單個馬達直接驅動，沒有齒輪箱，效率高，扭矩大，正是憑借著威猛D750x900超大型水平導向鉆的性能，在不同的地層中保證了良好的成孔，為工程的順利竣工奠定了堅實的基礎，又表明了威猛水平導向鉆機的高水平和高質量。
